| SMC射頻同軸連接器 |
|
溫 度 范 圍 |
-60～+165℃ |
特 性 阻 抗 |
50Ω |
工 作 電 壓 |
250V |
頻 率 范 圍 |
0-10GHz |
介 質 耐 壓 |
750V |
接 觸 電 阻 |
內導體:≤6mΩ,外導體;≤1mΩ |
絕 緣 電 阻 |
≥1000MΩ |
電 壓 駐 波 比 |
直式≤1.25,彎式≤1.35 |
連 接 器 耐 久 性 |
500次 |
|
|

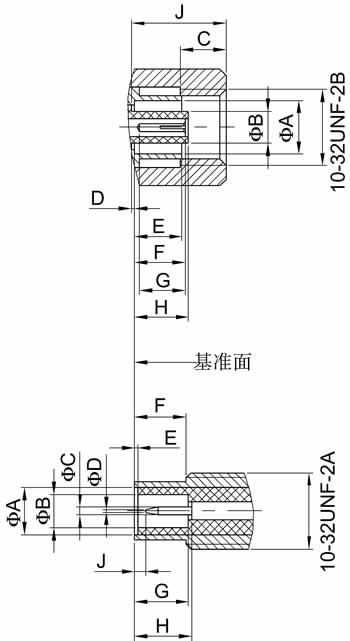

JACK(mm)
代號 |
最小值 |
最大值 |
A |
3.73 |
3.81 |
B |
2.00 |
2.06 |
C |
2.79 |
- |
D |
0.00 |
0.30 |
E |
- |
3.10 |
F |
3.05 |
3.40 |
G |
2.79 |
- |
H |
3.15 |
3.40 |
J |
- |
5.92 |
|
PLUG(mm)
代號 |
最小值 |
最大值 |
A |
3.63 |
3.71 |
B |
2.08 |
2.16 |
C |
0.48 |
0.53 |
D |
- |
0.25 |
E |
0.00 |
0.30 |
F |
3.12 |
3.38 |
G |
3.40 |
3.66 |
H |
3.40 |
3.76 |
J |
0.61 |
- |
|
|
|
