| SMB射頻同軸連接器 |
|
溫 度 范 圍 |
-65～+165℃ |
特 性 阻 抗 |
50Ω,75Ω |
工 作 電 壓 |
250V |
頻 率 范 圍 |
0-4GHz(50Ω),0-2GHz(75Ω) |
介 質 耐 壓 |
750V |
接 觸 電 阻 |
內導體:≤6mΩ,外導體;≤1mΩ |
絕 緣 電 阻 |
≥1000MΩ |
|
電 壓 駐 波 比 |
|
連 接 器 耐 久 性 |
500次 |
|
|

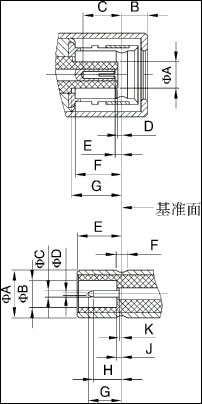

JACK(mm)
代號 |
最小值 |
最大值 |
A |
2.00 |
2.06 |
B |
- |
1.63 |
C |
2.97 |
- |
D |
0.18 |
- |
E |
0.18 |
0.94 |
F |
3.58 |
- |
G |
3.58 |
- |
|
PLUG(mm)
代號 |
最小值 |
最大值 |
A |
3.66 |
3.71 |
B |
2.08 |
- |
C |
0.48 |
0.53 |
D |
- |
0.25 |
E |
3.33 |
3.58 |
F |
0.69 |
0.94 |
G |
- |
2.97 |
H |
1.32 |
- |
J |
- |
0.18 |
K |
- |
0.18 |
|
|
|
